Виды и типы фрез по металлу: концевые, торцевые, дисковые

Универсального инструмента для всех операций не существует. Форма и направление резания подобраны под конкретную задачу: один инструмент прорезает узкий паз, другой снимает большую плоскость за проход, третий формирует радиус на кромке. Разбираем классификацию по геометрии и назначению, с примерами моделей из каталога. Как подобрать конкретное изделие под материал и режим резания – в статье «Как выбрать фрезу по металлу», здесь сосредоточимся на самих типах.

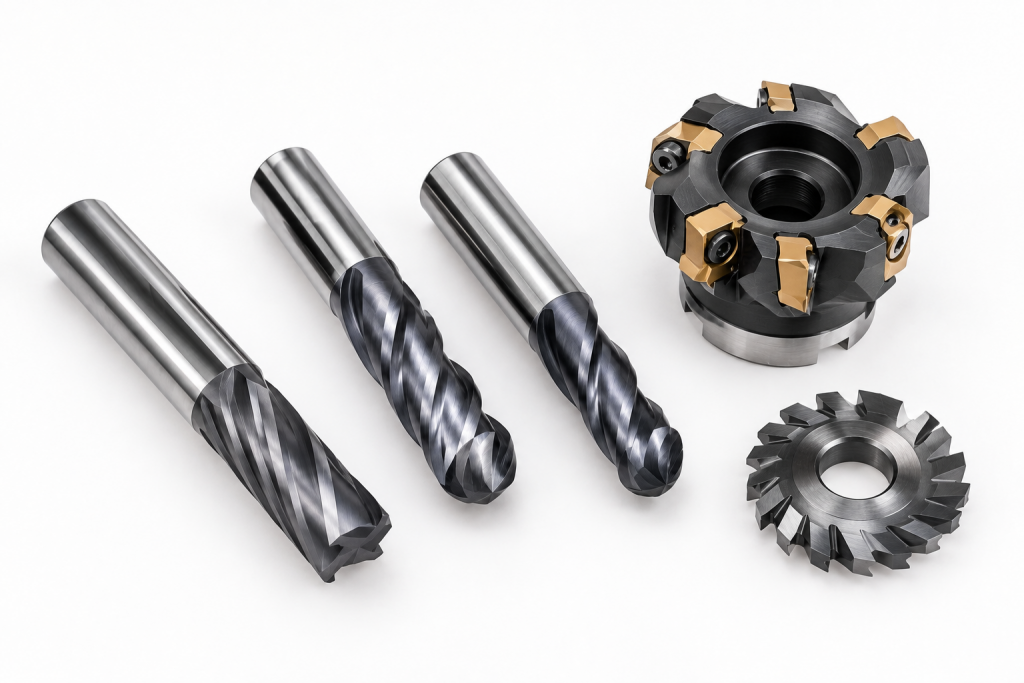

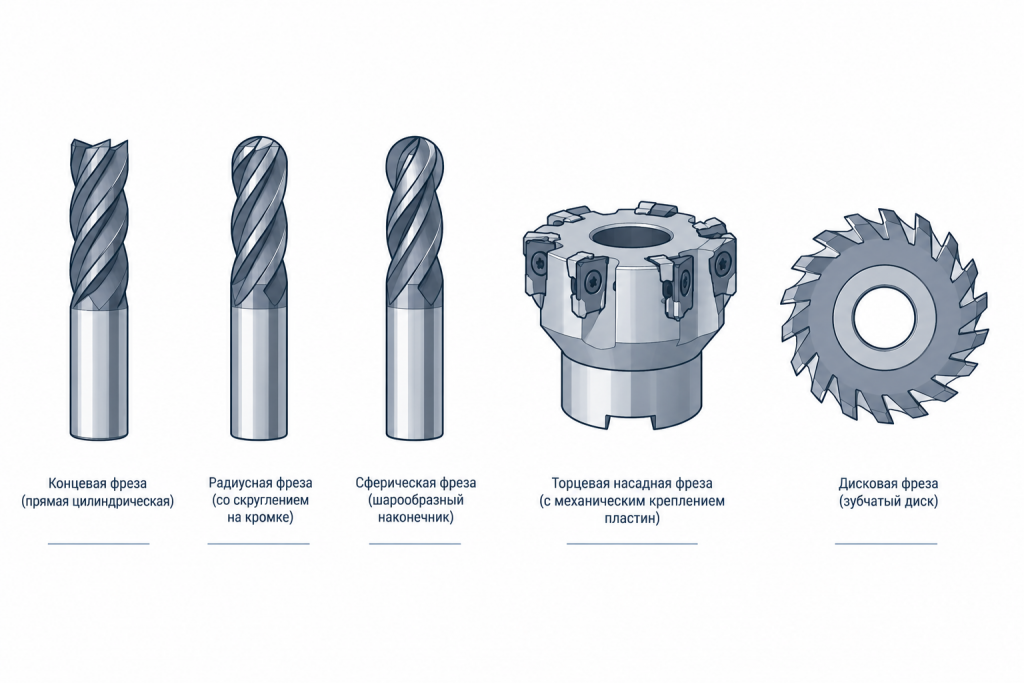

Концевые фрезы – универсальный тип для пазов и контуров

Концевая фреза режет одновременно торцом и боковой поверхностью – самый распространенный тип в металлообработке. Ей прорезают пазы и уступы, обрабатывают наружные и внутренние контуры, небольшие плоскости.

Изготавливают их монолитными – из твердого сплава или быстрорежущей стали для небольших диаметров – либо корпусными, со сменными пластинами, для диаметров от 16–20 мм и выше: при затуплении меняют только пластину. О выборе между этими двумя конструкциями подробно рассказано в статье про подбор – здесь не повторяем.

Модели из каталога:

• Фреза концевая HM450 D14*70*150L*D14*4F – большой диаметр, для универсальной обработки стали и чугуна;
• Фреза по алюминию HMA-3F080-L75-AL200 – монолитная, полированная, без покрытия.

Полный ассортимент – в разделе фрезы концевые.

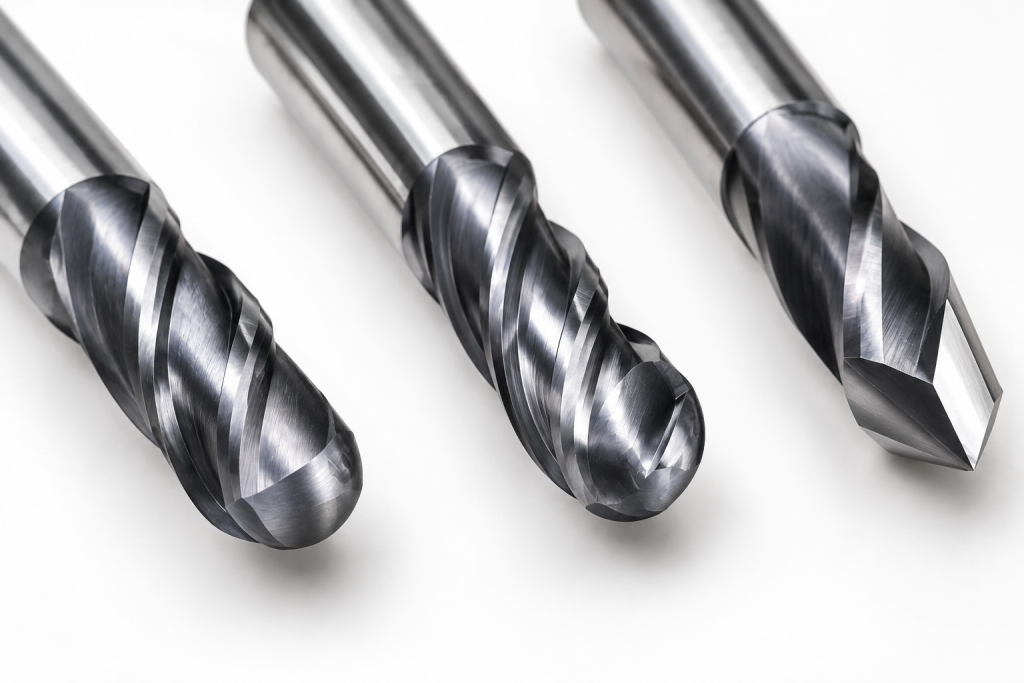

Радиусные, сферические и фасочные – вариации концевой геометрии

Это по сути тоже концевой инструмент, но с измененной формой торца – под форму детали, а не под материал заготовки.

Радиусная формирует скругление заданного радиуса на кромке паза или уступа вместо острого угла. Модель: Фреза радиусная HM450 D12R2*36*75L*D12*4F, раздел фрезы радиусные.

Сферическая имеет полукруглый торец и обрабатывает объемные поверхности – рельефы, пресс-формы, контуры, где после прямой геометрии останутся ступеньки. Модель: Фреза сферическая HM450 R6*24*75L*D12*2T, раздел фрезы сферические.

Фасочная снимает угловую кромку под заданным углом, обычно 90°, и убирает заусенцы после других операций. Модель: Фреза фасочная тв/спл 90° Ф10*75 z3 TiXCo, раздел фрезы фасочные.

Торцевые – для больших плоскостей за один проход

Здесь резание идет в основном зубьями на торце, а не по периметру. Задача – фрезеровать широкие плоские поверхности за минимальное число проходов. Конструктивно это почти всегда сборный, насадной инструмент со сменными пластинами: делать монолитное изделие большого диаметра нерентабельно.

Примеры из каталога:

• Фреза корпусная насадная для обработки алюминия D50 Z03 A22 VC22 SPK – торцевая обработка плоскостей из алюминия;
• Корпус фрезы кукурузной EMP09 080-53L-27A-5T25P LN12 Y – ребристая режущая кромка для интенсивного чернового съема большого объема металла;

Насадные и корпусные варианты со сменными пластинами – в разделе фрезы со сменными пластинами СМП, сами пластины к ним – в разделе твердосплавные пластины.

Дисковые – для узких пазов и разрезки заготовок

Выглядят как диск с зубьями по периметру. Назначение – прорезать узкий глубокий паз, шпоночную канавку или разрезать заготовку сбоку, а не сверху, как концевой инструмент. Актуальный ассортимент дисковых моделей под конкретный станок и диаметр уточняйте у технолога – он обновляется быстрее, чем витрина сайта.

Т-образные – для пазов под крепеж

Специализированный вариант для Т-образных пазов в столах станков, приспособлениях и крепежных плитах. Работает после того, как прямой паз уже прорезан обычной концевой моделью, – расширяет его снизу под головку Т-болта. Пример: Фреза Т-образная корпусная SPK D30 H10 L150.

Сравнение типов
