ГОСТ, DIN, ISO для режущего инструмента: как соотносятся стандарты

На упаковке сверла, метчика или твердосплавной пластины часто стоят сразу три обозначения: ГОСТ, DIN, ISO. У покупателя возникает вопрос – это один и тот же стандарт под тремя именами или три разных документа? Разбираем, что стоит за каждой аббревиатурой и как найти аналог ГОСТ, DIN, ISO, если нужного обозначения нет под рукой.

Зачем нужны стандарты для режущего инструмента

Металлорежущий инструмент – твердосплавные пластины, сверла, метчики, фрезы – выпускают десятки заводов в разных странах. Стандарт задает три вещи:

• Взаимозаменяемость. Пластина CNMG по ISO встанет в державку любого производителя, который работает по этому же стандарту.
• Общий язык между технологом и снабженцем. В спецификации указан код по ГОСТ, DIN или ISO – заказ уходит точно, без уточнений по телефону.
• Быстрый подбор замены. Нужной позиции нет в наличии – таблица соответствия ГОСТ, DIN, ISO покажет ближайший аналог по геометрии и допускам.

Дальше – что именно регулирует каждый стандарт.

ГОСТ: российский стандарт на инструмент

ГОСТ действует в России и странах СНГ. Он описывает конструкцию, размеры и технические условия инструмента. Часть ГОСТов – самостоятельные советские разработки, часть – построены на основе ISO.

Пример: ГОСТ 19042-80 задает классификацию, обозначения и формы сменных твердосплавных пластин. Документ разработан методом применения ISO 1832 – то есть российский и международный стандарт описывают одну систему кодировки пластины, но оформлены отдельными документами. Похожая история – с отверстиями под резьбу метчиками: в России действует ГОСТ 19257-73 и ГОСТ 24705, а параметры пересекаются с DIN 13.

ГОСТ регулирует, в частности:

• геометрию и допуски токарных твердосплавных пластин;
• диаметры и длины сверл по металлу из быстрорежущей стали HSS;
• размеры резьбы под метчики машинные гаечные;
• параметры фрез концевых и их хвостовиков.

ISO: международная система обозначений

ISO – международный стандарт. На него ориентируется большинство производителей инструмента вне зависимости от страны. Для металлорежущего инструмента у ISO две задачи.

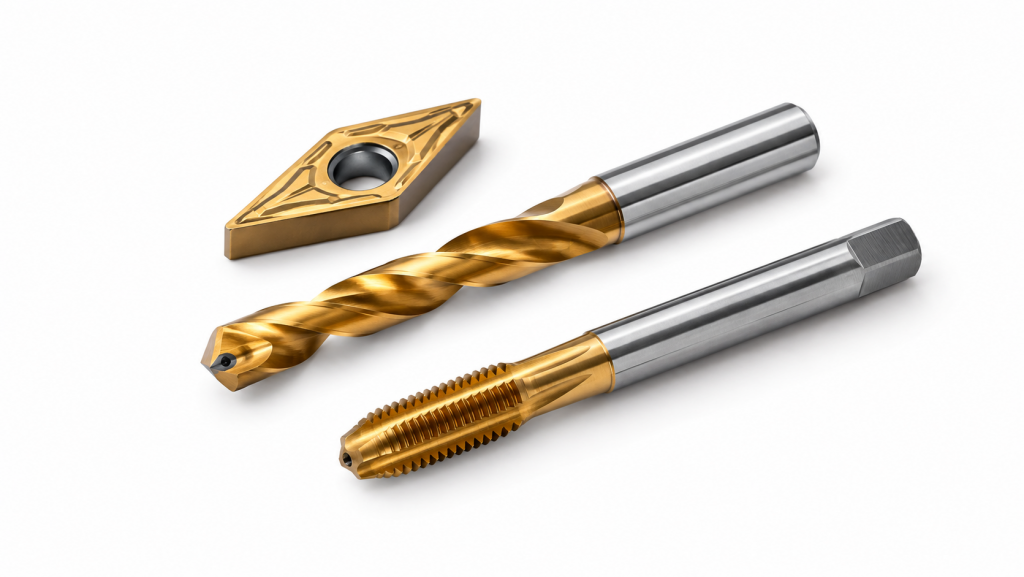

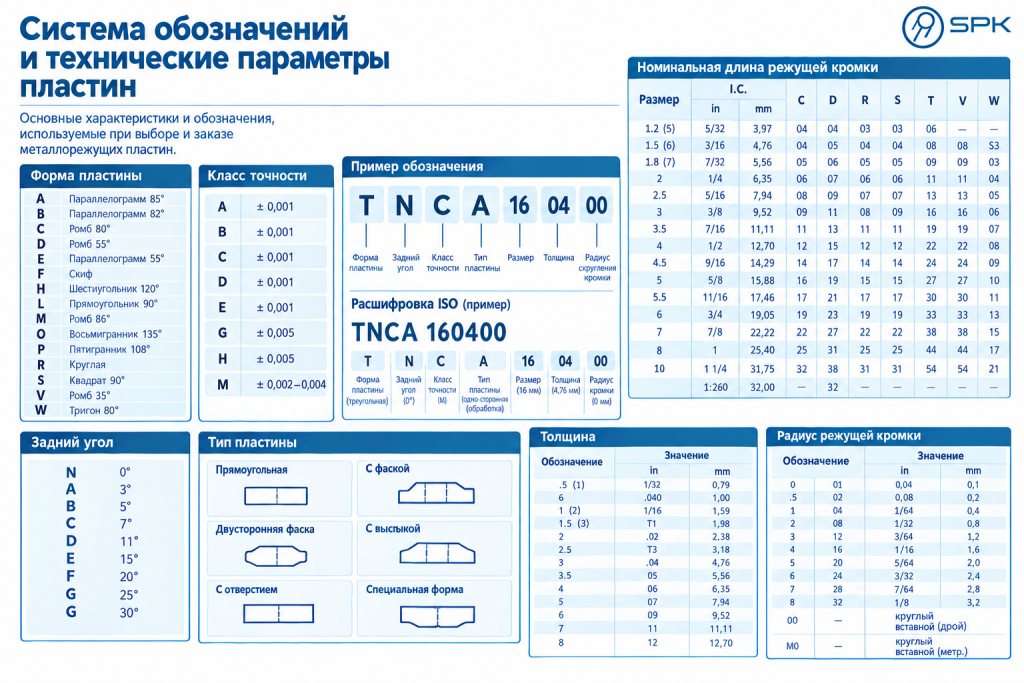

Первая – буквенно-цифровой код твердосплавных пластин (ISO 1832). Каждый символ в коде несет данные: форму, задний угол, класс точности, тип крепления, длину режущей кромки, толщину, радиус при вершине. Поэтому карточка почти любой позиции в разделе твердосплавные пластины содержит код ISO – он одинаково читается у любого бренда.

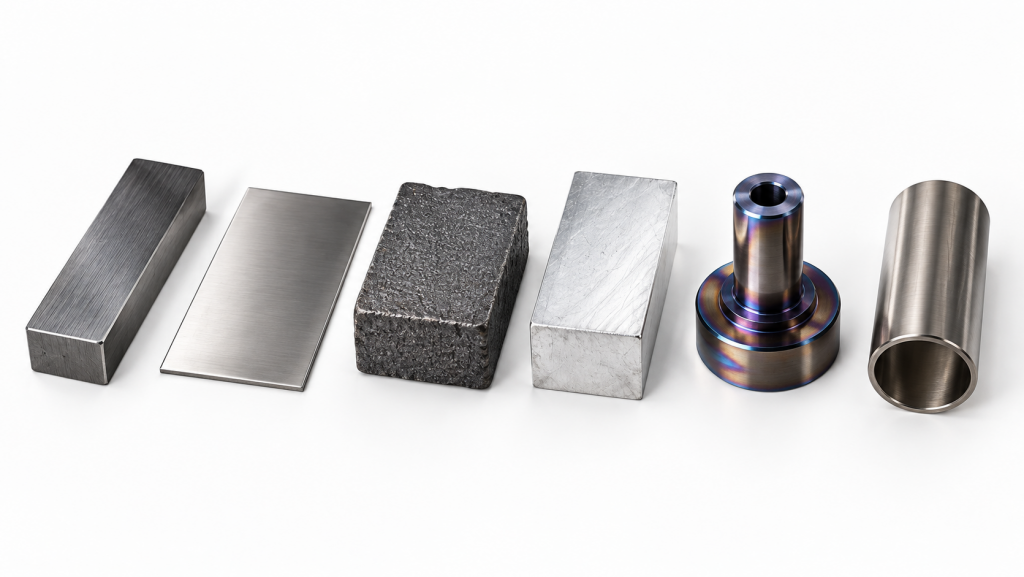

Вторая – классификация обрабатываемых материалов по группам P, M, K, N, S, H (ISO 513): от углеродистых сталей (P) до закаленных материалов (H). Группу маркируют цветом на упаковке – она определяет геометрию и марку сплава для твердосплавных пластин для сверл и пластин из металлокерамики.

DIN: немецкий отраслевой стандарт

DIN (Deutsches Institut für Normung) – национальный стандарт Германии. На практике коды DIN стали общим языком металлообработки в Европе – этой маркировкой подписана значительная часть каталогов сверл, фрез и метчиков.

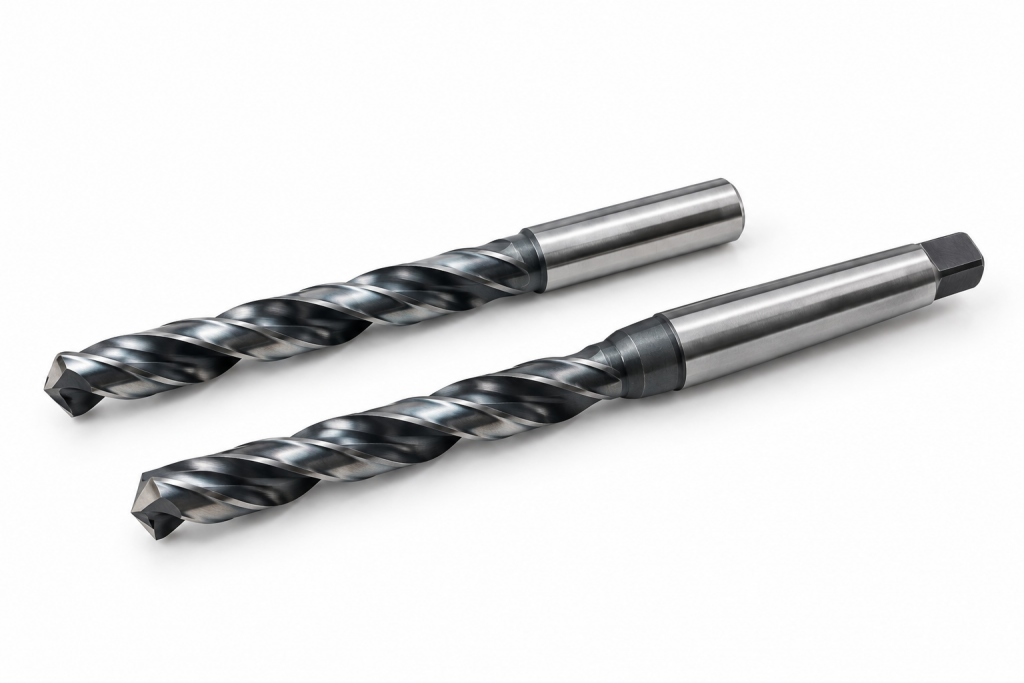

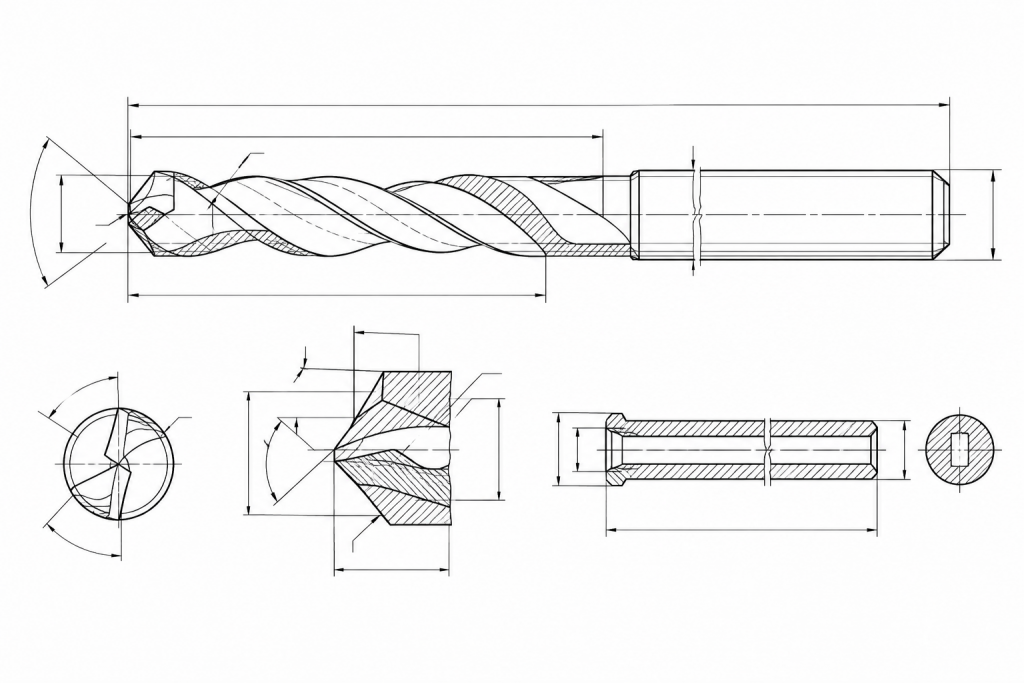

Примеры для сверлильного инструмента:

• DIN 338 – сверло с цилиндрическим хвостовиком, короткая серия;
• DIN 340 – сверло с цилиндрическим хвостовиком, длинная серия, аналог по ГОСТ 886-77;
• DIN 345 – сверло с коническим хвостовиком Морзе, аналог по ГОСТ 10903-77;
• DIN 1869 – сверло с цилиндрическим хвостовиком, сверхдлинная серия.

Такие же обозначения есть у державок токарных, метчиков ручных комплектных, зенковок и разверток – код DIN в карточке товара сразу показывает длину, тип хвостовика и назначение.

Как соотносятся ГОСТ, DIN и ISO

ГОСТ, DIN и ISO – три независимых документа, не три перевода одного текста. Даже у прямого аналога могут отличаться допуски, система измерения (метрическая или дюймовая) и мелкие конструктивные детали. Аналог стоит проверять по размерам, а не только по совпадению номера.

Как читать таблицу: указан DIN 340 – ближайший отечественный аналог это ГОСТ 886-77 (сверло с цилиндрическим хвостовиком, длинная серия). Указан ГОСТ 19042-80 – маркировка пластины уже построена на ISO 1832, читается одинаково в обеих системах.

Аналог ГОСТ, DIN, ISO: порядок подбора

Нужного обозначения нет в наличии – четыре шага для подбора замены:

1. Определите тип и назначение инструмента: форма, тип хвостовика, диапазон диаметров или размер резьбы.

2. Откройте таблицу соответствия для конкретной группы инструмента. Единой таблицы «ГОСТ = DIN = ISO» для всего ассортимента нет – для сверл, метчиков и пластин таблицы разные.

3. Сверьте размеры, а не только номер стандарта: длину, диаметр, класс точности, допуски. Часть допусков ISO 1832 задана в дюймах – метрический ГОСТ может отличаться на доли миллиметра.

4. Проверьте область применения по ISO 513 (группа P, M, K, N, S, H) для твердосплавного инструмента. Геометрический аналог может отличаться маркой сплава под конкретную сталь или чугун.

Сомневаетесь, какой аналог по ГОСТ, DIN или ISO подойдет под задачу – напишите технологу исходное обозначение и материал заготовки. Так быстрее, чем сверять цифры вручную.
