Токарные державки делят по назначению (наружные, расточные, канавочные и отрезные, резьбовые), способу крепления пластины, форме пластины и углу в плане, исполнению (правое, левое, нейтральное) и размеру хвостовика. Подбирают их под операцию, станок и сменную пластину. Код державки по ISO 5608 помогает определить совместимую пластину.
- Определите операцию. Наружное точение, растачивание, канавка, отрезка или нарезание резьбы.
- Сверьте код пластины. Например, для PCLNR2525-M12 нужна пластина формата CN…1204….
- Проверьте сечение. Хвостовик 16×16, 20×20 или 25×25 мм должен подходить к резцедержателю.
- Выберите исполнение. Правое R, левое L или нейтральное N — с учетом направления подачи.
- Для растачивания проверьте минимальный диаметр отверстия и допустимый вылет.

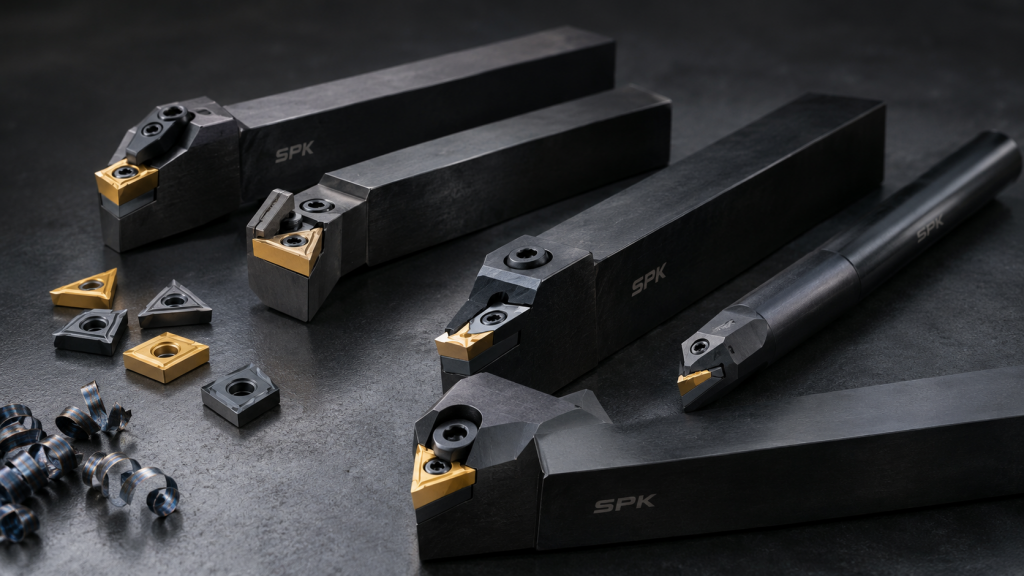

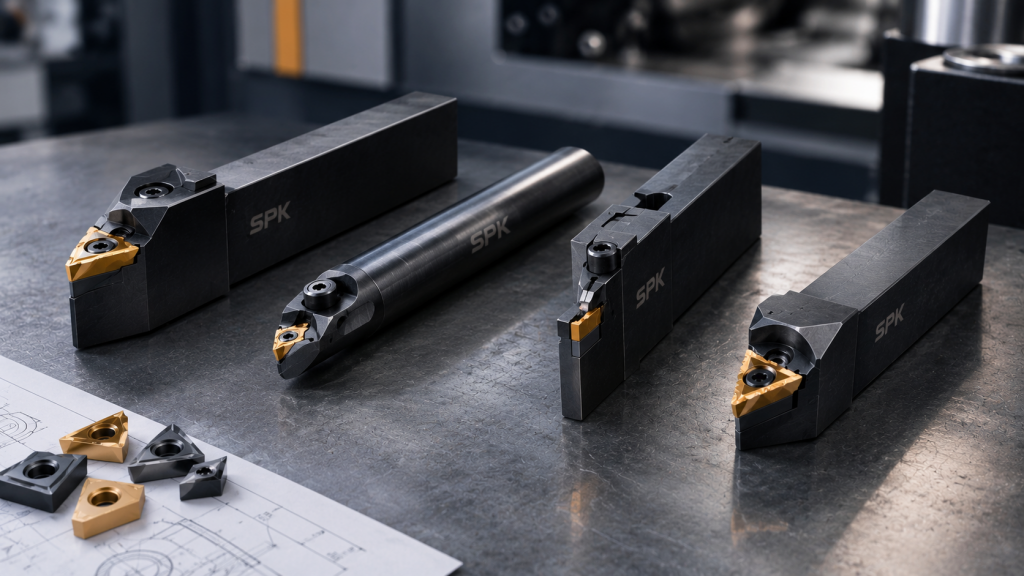

Какие бывают токарные державки: классификация
Державка удерживает сменную пластину и передает на нее усилие резания. Один и тот же резец описывают сразу по нескольким признакам: назначению, способу крепления пластины, форме режущей пластины, углу в плане, исполнению и размеру хвостовика.
| Признак | Виды | Что определяет |
|---|---|---|
| Назначение | Наружные, расточные, канавочные и отрезные, резьбовые | Операцию и траекторию обработки. |
| Крепление пластины | Рычаг (P), винт (S), прихват (C), двойной прихват (D), комбинированное (M) | Жесткость крепления и доступ к пластине. |
| Форма пластины | Ромб 80°, 55° и 35°, квадрат, треугольник, тригон, круг | Универсальность инструмента и прочность вершины. |
| Угол в плане (стиль) | 45°, 75°, 90°, 93°, 95° | Направление подачи и вид обработки. |
| Исполнение | Правое R, левое L, нейтральное N | Направление подачи. |
| Размеры | Сечение 12×12–40×40 мм, длина 80–350 мм; у расточных — диаметр хвостовика | Посадку в резцедержатель, жесткость и вылет. |

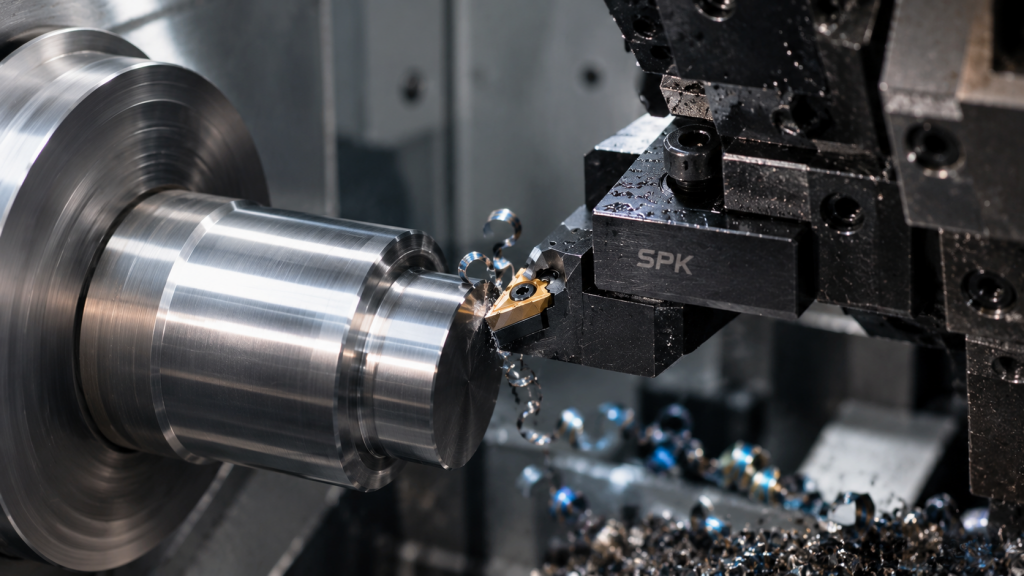

Державки для наружной обработки
Это самый большой класс: проходные, подрезные и копировальные резцы со сменной пластиной. Сечение хвостовика обычно составляет от 12×12 до 40×40 мм. В каталоге ТПК «Спутник» представлены серии PCLNR и PCLNL (угол 95°, пластины CN), PSSNR (45°, пластины SN), SVJBL (93°, пластины VB) и STFCL (90°, пластины TC).
Выбирая державку для наружной обработки, сопоставьте тип операции, геометрию пластины, направление подачи и размер хвостовика. Посмотреть ассортимент можно в разделе токарных державок для наружной обработки.
Расточные державки для внутренней обработки
Расточная державка работает внутри отверстия. Ее хвостовик обычно круглый, а один из главных параметров — минимальный диаметр растачивания. В каталоге встречаются модели S08K-SCLCR06 — для отверстий от 10 мм, S10K-SCLCR06 — от 12 мм, S20S-PCLNR-09 — от 26 мм и S50W-PCLNR-19 — от 62 мм.
Материал и конструкция хвостовика влияют на жесткость и поведение инструмента:
- Сталь — базовый вариант для многих операций растачивания.
- HSS — например, H0806J-STUBR06 для отверстий от 7 мм.
- Твердый сплав — C06J-SCLCR06 и C05H-SCLCR03; может снижать вибрации при большом вылете.
- Сталь с внутренним подводом СОЖ — A12M-SDUCR07; подача жидкости помогает удалять стружку из зоны резания.
Смотрите раздел токарных державок для внутренней обработки. Для малых отверстий также предусмотрены минирезцы расточные. Обозначение расточных оправок задает ISO 6261.
Державки канавочные и отрезные
Одна державка может использоваться как для прорезания канавки, так и для отрезки заготовки. Серии MGEHR и MGEHL работают с пластинами MGM(G)N шириной 2, 2,5, 3 и 4 мм. В обозначении MGEHR2525-3 цифра «3» указывает ширину пластины.
Ключевой параметр — глубина врезания: у стандартных моделей она составляет примерно 14–19 мм, а у MGEHR2525-4T40 достигает 40 мм. Для других операций применяются отдельные серии:
- Внутренние канавки: MGIVR3732-3, от Ø37 мм, глубина 6 мм.
- Торцевые канавки: MFHR540S-40-200, от Ø41 мм, глубина 5 мм.
- Малые канавки: SIGER и SIGEL, от Ø8 мм, глубина 1,5–2,2 мм.
Все позиции собраны в разделе канавочных и отрезных державок. Для малых диаметров можно рассмотреть минирезцы канавочные радиальные и торцевые.
Державки резьбовые
Резьбовые державки удерживают пластины с профилем, соответствующим нарезаемой резьбе. Для наружной резьбы применяется серия SER с пластинами 16ER, для внутренней — серия SNR с пластинами 11IR и 16IR. У внутренних моделей хвостовик может иметь диаметр 10–20 мм, а минимальный диаметр отверстия зависит от конкретного исполнения.
Профиль пластины должен соответствовать резьбе: для метрической резьбы с углом 60° и для трапецеидальной резьбы требуются разные пластины. Подберите резьбовые державки или минирезцы резьбовые. Если станок с ЧПУ оснащен фрезерной осью, альтернативой могут быть резьбофрезы; для подходящих операций также используют метчики.
Способы крепления пластины
В коде державки способ крепления пластины обозначается первой буквой. В системе ISO 5608 используются, в частности, обозначения P, S, C, D и M.
| Буква | Система | Как работает | Примеры в каталоге |
|---|---|---|---|
| P | Рычаг | Рычаг прижимает пластину с отверстием; стружка свободно уходит из зоны резания. | PCLNR, PSSNR, PDJNL |
| S | Винт | Винт проходит через отверстие пластины. Схема компактна и часто применяется на малых и расточных державках. | SVJBL, STFCL, S08K-SCLCR06 |
| C | Прихват | Пластина прижимается сверху; система используется для предусмотренных конструкцией пластин. | Зависит от исполнения |
| D, M | Комбинированное | Прижим сверху сочетается с фиксацией по отверстию; конкретная схема зависит от конструкции. | DCLNR, MCLNL, MWLNL, MSDNN |
Форма пластины и угол в плане
Вторая буква кода державки обычно указывает форму сменной пластины. Она влияет на доступ к обрабатываемому контуру, прочность режущей вершины и допустимый характер обработки.
| Буква | Форма пластины | Типичные пластины | Для чего применяют |
|---|---|---|---|
| C | Ромб 80° | CN…1204… | Универсальная обработка. |
| D | Ромб 55° | DN…1504…, DC…0702… | Копирование и чистовая обработка. |
| S | Квадрат | SN…1204… | Подрезка и обработка с углом 45°. |
| T | Треугольник | TC…16T3…, TN…16T3… | Универсальная обработка. |
| V | Ромб 35° | VB…16T3…, VC…16T3… | Копирование и обработка контуров. |
| W | Тригон | WN…0802… | Универсальные операции в пределах геометрии пластины. |
| R | Круг | Зависит от системы | Обработка контуров и радиусов. |
Третья буква — стиль державки, который задает угол в плане. В распространенных обозначениях L соответствует 95° и используется, например, в PCLNR и MCLNL; J — 93° (SVJBL, PDJNL); F и G — 90° (STFCL, PTGNR); S — 45° (PSSNR); B — 75° (PSBNR).
Четвертая буква показывает задний угол пластины. N означает 0° — негативную пластину с прочной режущей кромкой. Буквы B (5°), C (7°) и P (11°) обозначают позитивные пластины, которые режут с меньшим усилием и могут подходить для чистовой обработки и тонкостенных деталей. Всегда сверяйте обозначение с каталогом производителя.
Правые, левые и нейтральные державки
Пятая буква в коде указывает исполнение: R — правое, L — левое, N — нейтральное. Правая державка обычно работает при подаче справа налево, к патрону; левая — при обратном направлении подачи. Нейтральное исполнение может применяться при подаче в обе стороны, если это допускают геометрия инструмента и операция.
В каталоге встречаются, в частности, серии PCLNL, PSSNL, PDJNL и STGCL. Выбирайте исполнение по направлению подачи в программе ЧПУ и конфигурации обработки, а не только по привычному обозначению.
Размеры: сечение и длина
У стандартных державок с прямоугольным хвостовиком две цифры обозначают высоту и ширину сечения в миллиметрах, а буква длины указывает стандартное исполнение. Примеры размеров:
| Сечение, мм | Буква длины | Длина, мм | Пример в каталоге |
|---|---|---|---|
| 16×16 | H | 100 | PSSNR1616-H12 |
| 20×20 | K | 125 | PSSNR2020-K12 |
| 25×25 | M | 150 | PSSNR2525-M12 |
| 32×32 | P | 170 | PCLNL3232-P19 |
| 40×40 | S | 250 | PSBNL4040-S19 |
Сечение должно подходить к резцедержателю станка. Для оборудования с револьверной головкой дополнительно проверьте совместимость с блоками VDI и параметры конкретной позиции.
Как расшифровать маркировку державки по ISO 5608
ISO 5608 задает систему обозначения токарных державок с прямоугольным хвостовиком под сменные пластины. Рассмотрим пример PCLNR2525-M12.
| Позиция | Символ | Значение |
|---|---|---|
| 1 | P | Крепление пластины рычагом. |
| 2 | C | Пластина ромбической формы с углом 80°. |
| 3 | L | Стиль L, угол в плане 95°. |
| 4 | N | Задний угол пластины 0°, негативное исполнение. |
| 5 | R | Правое исполнение. |
| 6–7 | 25 25 | Сечение хвостовика 25×25 мм. |
| 8 | M | Длина 150 мм. |
| 9 | 12 | Размер режущей кромки 12 мм; типичный формат пластины — CN…1204…. |
Другие примеры из каталога:
- SVJBL2020-K16: винтовое крепление (S), пластина ромб 35° (V), угол в плане 93° (J), задний угол 5° (B), левое исполнение (L), сечение 20×20 мм, длина 125 мм (K); тип пластины — VB…16T3….
- S20S-PCLNR-09: расточная державка; обозначение включает стальной хвостовик (S), диаметр 20 мм и длину 250 мм (S), далее код PCLNR и размер пластины 09.
- SNR0016Q16: в приведенном обозначении 0016 указывает на хвостовик диаметром 16 мм, Q — длину 180 мм, 16 — размер пластины 16IR.
- SER1616H16: сечение 16×16 мм, длина 100 мм (H), пластины 16ER. В SER2525M16 меняются сечение и длина.
Как выбрать токарную державку: таблица подбора
Сначала определите операцию и материал заготовки, затем выберите тип державки и совместимую пластину. После этого проверьте сечение, направление подачи, вылет и параметры станка.
| Задача | Какая державка | Пример в каталоге |
|---|---|---|
| Черновое продольное точение стали | Наружная, крепление рычагом P, негативная пластина CN или SN. | PCLNR2525-M12 |
| Чистовое точение и подрезка | Позитивная пластина, крепление винтом. | STFCL2020-K16 |
| Копирование контуров | Угол 93°, ромб 35° или 55°. | SVJBL2020-K16, PDJNL2525-M11 |
| Отверстие от Ø10 мм | Расточная державка с подходящим минимальным диаметром обработки. | S08K-SCLCR06 |
| Длинный вылет, риск вибраций | Твердосплавная державка или исполнение с подводом СОЖ — в зависимости от задачи. | C06J-SCLCR06, A12M-SDUCR07 |
| Канавка и отрезка | MGEHR под нужную ширину пластины. | MGEHR2525-3 |
| Внутренняя канавка | Серия для внутренней обработки MGIVR. | MGIVR3732-3 |
| Торцевая канавка | Серия MFHR для торцевых канавок. | MFHR540S-40-200 |
| Наружная и внутренняя резьба | Резьбовые серии SER и SNR. | SER1616H16, SNR0016Q16 |
Сменные пластины подбирайте в разделе токарных твердосплавных пластин. Если требуется запасной крепеж или другие элементы сборного инструмента, проверьте соответствующие комплектующие.
Типичные ошибки при выборе державки
| Ошибка | Почему это проблема | Как избежать |
|---|---|---|
| Пластина не подходит по коду | Форма, задний угол и размер могут не совпасть с посадочным местом. | Сверяйте код державки и полное обозначение пластины. |
| Сечение не подходит резцедержателю | Державку невозможно корректно закрепить или выставить по высоте. | Проверьте высоту, ширину и длину до заказа. |
| Минимальный диаметр растачивания больше отверстия | Инструмент не войдет в отверстие или не обеспечит требуемую траекторию. | Сверьте минимальный диаметр обработки в характеристиках модели. |
| Слишком большой вылет расточной державки | Повышается риск вибраций и ухудшения качества поверхности. | Выбирайте максимально возможный диаметр хвостовика и минимальный необходимый вылет. |
| Перепутано правое и левое исполнение | Направление резания не соответствует траектории подачи. | Сверьте исполнение с программой ЧПУ и операцией. |
| Ширина пластины не совпадает с шириной канавки | Размер канавки получится неверным, а нагрузка может возрасти. | Проверьте ширину пластины и допустимую глубину врезания. |
| Не учтен подвод СОЖ | В глубоких отверстиях и канавках стружка может затруднять обработку. | Для сложных условий оцените необходимость внутреннего подвода охлаждающей жидкости. |
Токарные державки SPK в каталоге ТПК «Спутник»
В каталоге ТПК «Спутник» представлены четыре основные группы токарных державок: для наружной обработки, для внутренней обработки, канавочные и отрезные, а также резьбовые. Чтобы подобрать инструмент, подготовьте обозначение пластины, тип операции, материал заготовки, параметры станка и направление подачи.
Нужна помощь с подбором токарной державки?
Если нужна другая серия или подбор позиций по списку закупки, обратитесь к специалисту ТПК «Спутник». Чем точнее исходные данные, тем проще проверить совместимость державки, пластины и оборудования.
